2013年下半年軟考網絡工程師下午試題答案

2015-11-09 11:21:08　|　來源：中培企業IT培訓網

2013年下半年軟考網絡工程師下午試題答案

試題一（共20 分）

閱讀以下說明，回答問題1 至問題4，將解答填入答題紙對應的解答欄內。

【說明】

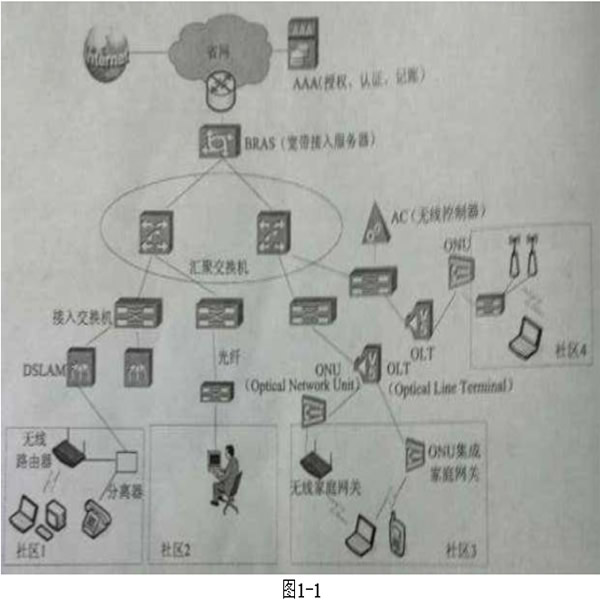

某省運營商的社區寬帶接入網絡結構如圖1-1所示。

【問題1】（7 分）

高速數據主干網的一個建設重點是解決“最后一公里”的問題，圖1-1 所示的四個社區采用的小區寬帶接入方法分別是：社區1 （1），社區2 （2），社區3 （3），社區4 （4）。除了這幾種寬帶接入方法外，采用有線電視網進行寬帶接入的方法是（5），利用電力網進行寬帶接入的方法是（6），遵循IEEE802.16 標準進行寬帶接入的方法是（7）。

空（1）～（7）備選答案：

A．FTTx+PON B．HFC C．FTTx+LAN D．WLAN E．WiMax F．xDSL G．PLC ( Power-Line Communication) H．GPRS

參考答案：（1）F、（2）C 、（3）A、（4）D 、（5）B、（6）G、（7）E

【問題2】（3 分）

在寬帶接入中，F(xiàn)TTx 是速度最快的一種有線接入方式，而PON(Passive Optical Network )技術是未來FTTx 的主要解決方案。PON 目前有兩種主要的技術分支分別是GPON 和EPON，EPON 是（8）技術和（9）技術的結合，他可以實現上下行（10）的速率。

參考答案：（8）以太網、（9）無源光網絡 、（10）1.25Gbps

【問題3】（6 分）

寬帶接入通常采用PPPoE 進行認證，PPP 協議一般包括三個協商階段，（11）協議用于建立和測試數據鏈路；（12）協議用于協商網絡層參數；（13）協議用于通信雙方確認對方的身份。

參考答案：

（11）LCP Link Control Protocol 鏈路控制協議、

（12）NCP Network Control Protocol 網絡控制協議、

（13）CHAP Challenge Handshake Authentication Protocol 質詢握手身份認證協議

【問題4】（4 分）

在運營商網絡中一般會有多個用戶和不同業務流需要融合。運營商常用外層VLAN 區分不同的（14），在ONU 或家庭網關處采用內層VLAN 來區分不同的（15）；這種處理方式要求運營商網絡和用戶局域網中的交換機都支持（16）協議，同時通過802.1ad（運營商網橋協議）來實現靈活的QinQ技術。

參考答案：

（14）用戶、（15）業務流、（16）802.1q

試題二（共20 分）

閱讀以下列說明，回答問題1 至問題4。將解答填入答題紙對應的解答欄內。

【說明】

為了保障網絡安全，某公司安裝了一款防火墻，對內部網絡、Web 服務器以及外部網絡進行邏輯隔離，其網絡結構如圖2-1 所示。

【問題1】（4 分）

包過濾防火墻使用ACL 實現過濾功能，通常的ACL 分為兩種，編號為1-99的ACL 根據IP 報文的源地址域進行過濾，稱為（1）；編號為100-199 的ACL 根據IP 報文中的更多域?qū)?shù)據包進行控制，稱為（1）。

參考答案：（1）標準訪問控制列表、（2）擴展服務控制列表

【問題2】（3 分）

根據圖2-1，防火墻的三個端口連接的網絡分別稱為（3）、（4）、（5）。

參考答案：（3）inside 區域、（4）outside 區域、（5）DMZ 區域

【問題3】（7 分）

防火墻配置要求如下：

◆公司內部局域網用戶可以訪問Web Server 和Internet；

◆Internet 用戶可以訪問Web Server；

◆Internet 上特定主機202.110.1.100 可以通過Telnet 訪問Web Server

◆Internet 用戶不能訪問公司內部局域網

請按照防火墻的最小特權原則補充完成表2-1

參考答案：（6）202.10.1.10、（7）80 、（8）Any、（9）Any、（10）202.10.1.10、（11）23、（12）deny 或拒絕

【問題4】（6 分）

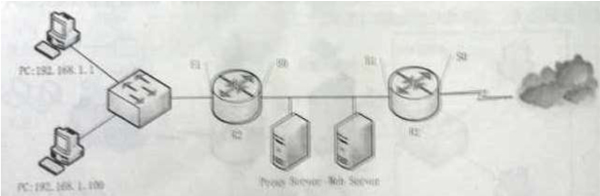

由于防火墻出現故障，現將網絡拓?fù)溥M行調整，增加一臺包過濾路由器R2，與Proxy Server 和路由器R1 共同組成一個屏蔽子網防火墻，結構如圖2-2 所示。為了實現與表2-1 相同的過濾功能，補充路由器R1 上的ACL 規則。

參考答案：（13）tcp any 202.10.1.10 eq 80、

（14）tcp 202.110.1.100 202.10.1.10 eq 23 、（15）deny ip any any

試題三（共20 分）

閱讀以下說明，回答問題1 至問題7,將解答填入答題紙對應的解答欄內。

【說明】

某單位網絡拓?fù)浣Y(jié)構如圖3-1 所示，內部各計算機終端通過代理服務器訪問Internet。網絡要求如下：

1．運營商提供的IP 地址為202.117.112.0/30，網絡出口對端的IP 地址為202.117.112.1；

2．代理服務器采用Linux 系統；

3．Web、DNS 和DHCP 服務器采用Windows Server 2003 系統，Web 服務器IP 地址為192.168.0.3，DNS 服務器IP 地址為192.168.0.2。DHCP 服務器IP地址為192.168.0.4；

4．內部客戶機采用Windows XP 系統，通過DHCP 服務器動態分配IP 地址，子網為192.168.0.0/25 內網網關IP 地址為192.168.0.1；

5．代理服務器、DNS、Web 和DHCP 服務器均通過手工設置IP 地址。

【問題1】（2 分）

Linux 系統中，IP 地址的配置文件一般存放在（1）目錄下。

A．/etc B．/var C．/dev D．/home

參考答案：（1）A

【問題2】（3 分）

請完成3-1 中代理服務器ethe0 的配置。

DEVICE=eth0

BOOTPROTO=static

ONBOOT=yes

HWADDR=09:00:27:24:F8:9B

NETMASK= (2)

IPADDR= (3)

GATEWAY=192.168.0.1

TYPE=Ethernet

NAME=”System eth0”

IPV6INIT=no

參考答案：（2）255.255.255.128、（3）192.168.0.1

【問題3】（3 分）

請完成3-1 中代理服務器ethe1 的配置。

DEVICE=eth1

BOOTPROTO=static

ONBOOT=yes

HWADDR=09:00:27:21:A1:78

NETMASK= (4)

IPADDR= (5)

GATEWAY= (6)

TYPE=Ethernet

NAME= ” System eth0 ”

IPV6INIT=no

DEVICE=eth0

參考答案：（4）255.255.255.252、（5）202.117.112.2、（6）202.117.112.1

【問題4】（4 分）

DNS 使用（7）來處理網絡中多個主機和IP 地址的轉換，當DNS 服務器配置完成后，在客戶機的cm 命令窗口中，可用于測試DNS 服務器狀態的命令有（8）（多選）。

（7）備選答案：

A．集中式數據庫 B．分布式數據庫

（8）備選答案：

A．nslookup B．a(chǎn)rp C．ping D．tracert E．ipconfig

參考答案：（7）B 、（8）A,C

【問題5】（2 分）

安裝DNS 服務時，在圖3-2 所示W(wǎng)indows 組件中，選擇（9），然后點擊“詳細信息”進行DNS 組件安裝。

參考答案：（9）網絡服務

【問題6】（3 分）

在DNS 服務器中為Web 服務器添加主機記錄時，在圖3-3 中區域名稱應填寫（10）來建立正向查找區域。在圖3-4 所示的“新建主機”對話框中名稱欄應填寫（11），IP 地址欄應填寫（12）。

參考答案：（10）test.com、（11）www、（12）192.168.0.3

【問題7】（3 分）

在建立反向區域時，圖3-5 中的“網絡ID 中輸入（13）。在圖3-6 所示

的創建指針記錄對話框中，主機IP 地址為（14），主機名為（15）。

參考答案：（13）192.168.0、（14）3、（12）www.test.com

試題四（共15 分）

閱讀以下說明，回答問題1 至問題4,將解答填入答題紙對應的解答欄內。

【說明】

某公司計劃使用路由器作為DHCP Server，其網絡拓?fù)浣Y(jié)構如圖4-1 所示。根據業務需求，公司服務器IP 地址使用192.168.2.1/24，部門1 使用192.168.4.1/24網段、部門2 使用192.168.3.1/24 網段（其中192.168.3.1-192.168.3.10 保留不分配），部門1 和部門2 通過路由器的DHCP 訪問自動獲得IP 地址。
